激光切割机喷嘴的选型及调试方法
喷嘴直径大小决定了进入切口的气流形状、气体扩散面积、气体流速,从而影响了熔融物去除、切割稳定情况。进入切口的气流量大、速度快、工件在气流中的位置恰当,喷射去除熔融物的能力越强。不锈钢越厚,喷嘴应使用越大,气压设置越高,压力和流量应同时满足才能切割出正常断面效果。

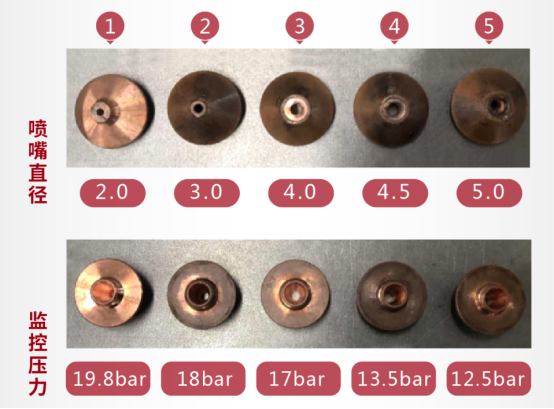

注:固定流量下,不同喷嘴尺寸,监控气压

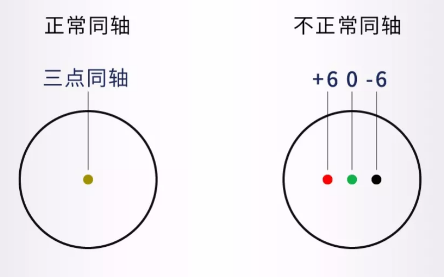

不锈钢越厚,喷嘴应使用越大,比例阀设置越大,增大流量,才能确保压力,才能切割出正常断面效果。同时,为保证切割效果,及保护喷嘴不受损伤。在切割加工前还需要做同轴测试,确保喷嘴与激光器输出光束同轴。

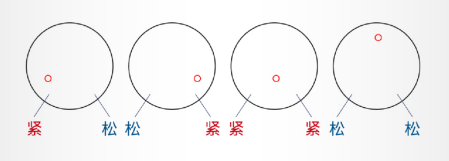

测试方法:将透明胶带纸贴至喷嘴出口端面上,调整激光输出功率进行打孔,观察透明胶带纸上是否有中心孔及中心孔的位置,同步调节镜腔手柄上的调整螺钉,直至激光在透明胶带纸上打出的孔与喷嘴中心重合。
